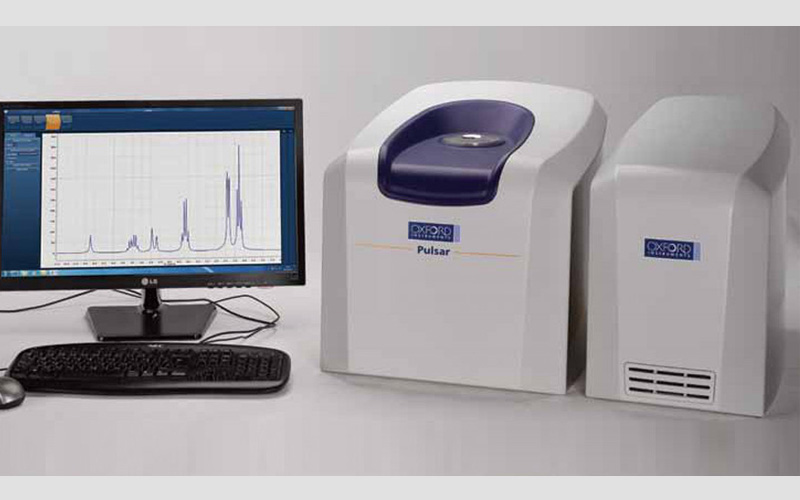

核磁共振波譜儀的構成主要有磁場、穩場及勻場系統、射頻源、探頭、接收系統、信號記錄和數據處理系統，以及一些附件比如變溫單元等。

磁場的作用是使原子核自旋體系的磁能機發生分裂。一般100MHz以下的波譜儀用永磁體或電磁體產生磁場，100MHz以上的核磁共振波譜儀磁場一般是由超導磁體產生。超導磁體的磁場穩定性、場均勻性好，可以提高譜儀靈敏度，增強分辨率。

穩場和勻場系統增強儀器穩定性和磁場均勻性，以滿足反式實驗、3D實驗、4D實驗要求的磁場穩定性。電磁體需要的穩場系統比較復雜，永磁體和超導 的穩場系統相對比較簡化，目前采用十到二十幾組勻場線圈即可滿足要求。

射頻源的是激發核磁能級之間的躍遷。核磁共振波譜儀現在常用的射頻源是射頻脈沖，可以同時發射多種頻率，使不同基團上的原子核同時共振，得到核的多條譜線混合的自由感應衰減信號。

核磁共振波譜儀探頭是整個核磁共振波譜儀的心臟，根據不同用途有上千種規格。

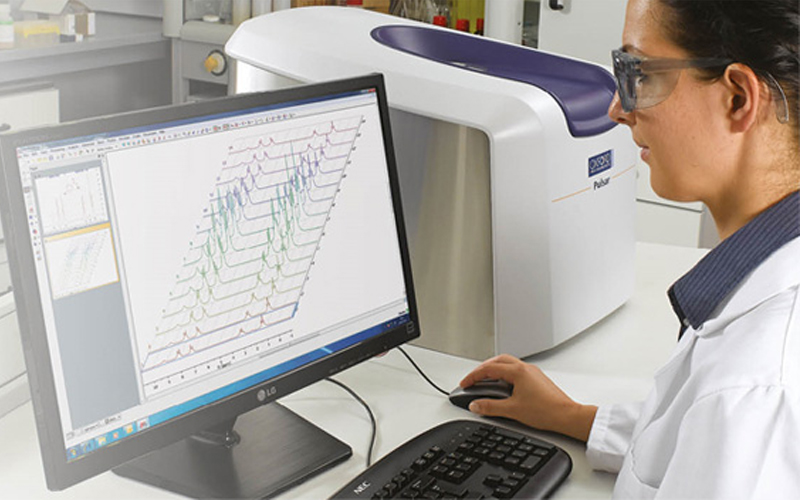

信號記錄核數據處理系統已經采用PC對譜儀進行控制，專業NMR軟件使得譜儀操作愈來愈簡便。不但可以支持?jǐn)?shù)據脫機處理或存儲，而且范圍廣泛的核磁共振波譜儀NMR應用，包括一維、二維圖譜處理、多維圖譜解析等等功能均可以實現。
